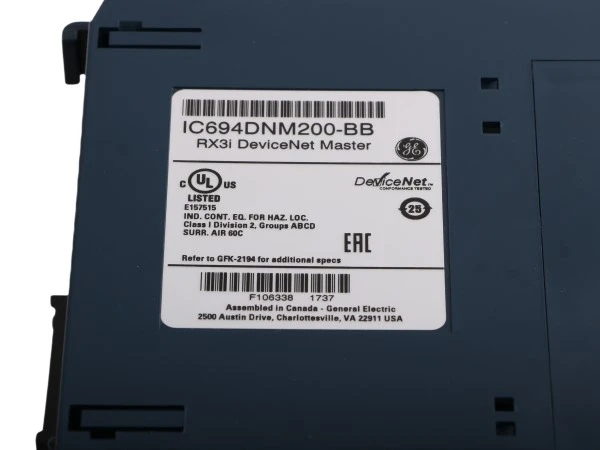

Κύρια μονάδα DeviceNet: IC694DNM200

Η κύρια μονάδα DeviceNet επιτρέπει στην CPU να στέλνει και να λαμβάνει δεδομένα μέσω ενός δικτύου DeviceNet. Μπορεί να λειτουργήσει ως κύριος για έως και 63 slaves στο δίκτυο DeviceNet. Μπορεί επίσης να ρυθμιστεί ώστε να λειτουργεί ταυτόχρονα ως slave σε άλλο κύριο στο δίαυλο. Το DeviceNet είναι ένα δίκτυο επικοινωνιών που μεταδίδει δεδομένα μεταξύ συστημάτων ελέγχου (για παράδειγμα: PLC, υπολογιστές, υπολογιστές VMEbus και ελεγκτές ρομπότ) και κατανεμημένων βιομηχανικών συσκευών όπως διακόπτες, αισθητήρες , πολλαπλές βαλβίδων, εκκινητές κινητήρα, συσκευές ανάγνωσης γραμμωτού κώδικα, μονάδες δίσκου, οθόνες και διεπαφές χειριστή.

Αυτή η μονάδα μπορεί να εγκατασταθεί σε οποιαδήποτε διαθέσιμη υποδοχή I/O σε οποιοδήποτε backplane RX3i ή Series 90-30. Είναι συμβατό με CPU PACSystems™ RX3iIC695CPU310, έκδοση 3.5 ή μεταγενέστερη. Είναι επίσης συμβατό με οποιαδήποτε CPU σειράς 90-30εκτός από το IC693CPU321 ή το IC693CPU340 με έκδοση8.0 ή μεταγενέστερο υλικολογισμικό CPU. Συνιστάται η έκδοση 10 ή μεταγενέστερη. Απαιτείται MachineEdition Logic Developer PLC έκδοση 3.0 SP1 Special 2 ή μεταγενέστερη. Αυτή η ενότητα δεν είναισυμβατό με το λογισμικό προγραμματισμού VersaPro™, Control ή Logicmaster™. Δεν μπορεί να χρησιμοποιηθεί ένας προγραμματιστής χειρός σειράς 90-30 (IC693PRG300) για διαμόρφωση.

Τεχνικές προδιαγραφές για IC695CPU310

Αριθμοί Καταλόγου	IC693DNM200,IC694DNM200
Περιγραφή	Master Module για δίκτυα DeviceNet
Σειρά τοποθεσίας τοποθέτησης 90-30	Κύριο ράφι σειράς {{0}}: Οποιαδήποτε υποδοχή εκτός από τις υποδοχές 0 και 1.
PACSystems RX3i	RX3i main rack: Οποιαδήποτε υποδοχή εκτός από την υποδοχή 0.
	Οι μονάδες DeviceNet Master δεν μπορούν να εγκατασταθούν σε απομακρυσμένα ή rack επέκτασης.
Περιβάλλο	Θερμοκρασία αποθήκευσης: {{0}}ï‚ βαθμός έως 85º‚°° Θερμοκρασία λειτουργίας: 0°‚ βαθμοί έως 60°‚ βαθμοί
Τρέχουσα κατανάλωση Backplane	450mA στα 5VDC (τυπικό)
Ρυθμοί δεδομένων	Υποστηρίζει όλους τους τυπικούς ρυθμούς δεδομένων DeviceNet (125K, 250K και 500K Baud)

Περιγραφή προϊόντος

IC694DNM200 sell

ΟIC694DNM200είναι μια μονάδα DeviceNet Master. Αυτή η μονάδα είναι μια προαιρετική μονάδα επικοινωνίας που αποτελεί μέρος της πλατφόρμας PACSystem RX3i Programmable Automation Controller (PAC). Είναι εγκατεστημένο σε οποιαδήποτε κενή υποδοχή μιας βάσης RX3i στο οποίο επιτρέπει την επικοινωνία με το δίκτυο DevieNet. Όντας μια κύρια κύρια μονάδα DeviceNet, αυτή η λειτουργική μονάδα χρησιμοποιείται για επικοινωνία με το DeviceNet, υποστηρίζοντας έως και 63 υποτελείς συσκευές DeviceNet. Με τη χρήση τουIC694DNM200, Η αρχιτεκτονική κατανεμημένης εισόδου/εξόδου μπορεί να υλοποιηθεί. Μπορούν να διαμορφωθούν έως και 63 σταθμοί I/O με κάθε σταθμό να ανταλλάσσει πληροφορίες σε ρυθμιζόμενες ταχύτητες 125k, 250k ή 500k baud και με μέγιστα δεδομένα που ανταλλάσσονται που ανέρχονται σε 255 Byte εισόδου και 255 Byte εξόδου για κάθε slave συσκευή. Επιπλέον, κάθε κύρια μονάδα έχει τη δυνατότητα επικοινωνίας έως 3972 byte δεδομένων εισόδου και 3972 byte δεδομένων εξόδου. Οι τύποι σύνδεσης με δυνατότητα διαμόρφωσης περιλαμβάνουν Polled, Cyclic, Strobe ή Change of State (COS). Υποστηρίζει επίσης Unconnected Message Manager (UCMM) με μία σύνδεση διακομιστή μεσολάβησης ανά υποτελή. ΟIC694DNM200τροφοδοτείται από το backplane, επομένως, δεν απαιτείται εξωτερική τροφοδοσία. Έχει κατανάλωση ισχύος 450mA στα 5VDC (τυπικό). Υποστηρίζει τοπολογία κορμού ή πτώσης, ωστόσο, ο πλεονασμός δεν υποστηρίζεται. Διαθέτει ένα (1) τερματικό DeviceNet που υποστηρίζει χρήση χοντρών και λεπτών καλωδίων επικοινωνίας. Τα καλώδια πρέπει να είναι κοινού άξονα με σύρμα αποστράγγισης στο κέντρο. Αυτή η μονάδα δεν είναι συμβατή μόνο για χρήση σε backplane RX3i αλλά και σε βάση βάσης της σειράς 90-30. Το υλικολογισμικό αυτής της ενότητας μπορεί επίσης να τροποποιηθεί με αναβάθμιση σε νεότερη έκδοση. Αυτό μπορεί να γίνει μέσω της θύρας Service RS232.

Συχνές ερωτήσεις

Ε: Πόσες συσκευές DeviceNet μπορεί να διαχειριστεί η μονάδα;

Α: ΤοIC694DNM200υποστηρίζει έως και 63 κόμβους σε ένα μόνο δίκτυο DeviceNet.

Ε: Είναι η μονάδα συμβατή με συσκευές Fanuc εκτός της GE;

Α: Ναι, συμμορφώνεται με τα πρότυπα ODVA DeviceNet, διασφαλίζοντας τη συμβατότητα με ένα ευρύ φάσμα συσκευών τρίτων κατασκευαστών.

Ε: Ποια διαγνωστικά είναι διαθέσιμα σε αυτήν την ενότητα;

Α: Η μονάδα διαθέτει διαγνωστικά LED για την τροφοδοσία, την κατάσταση της μονάδας και τη δραστηριότητα δικτύου, μαζί με κωδικούς σφάλματος για την αντιμετώπιση προβλημάτων.

Ε: Μπορεί αυτή η μονάδα να χρησιμοποιηθεί σε επικίνδυνα περιβάλλοντα;

Α: Η μονάδα δεν έχει χαρακτηριστεί ειδικά για επικίνδυνες τοποθεσίες. Χρησιμοποιήστε πρόσθετα προστατευτικά περιβλήματα όπως απαιτείται.
