Για ένα υπάρχον μηχάνημα ή γραμμή διεργασίας, ξεκινήστε με τον ακριβή αριθμό καταλόγου που είναι ήδη εγκατεστημένος. Εάν είναι διαθέσιμο το αντίστοιχο απόθεμα, μια ακριβής-αντικατάσταση του μοντέλου μπορεί να αποφύγει μια περιττή αλλαγή γενιάς ελεγκτή-. Εάν το αρχικό μοντέλο δεν είναι διαθέσιμο ή σχεδιάζεται αναβάθμιση, οι απαιτήσεις μνήμης, υλικολογισμικού, αναθεώρησης λογισμικού, αρχιτεκτονικής δικτύου, ασφάλειας, πλεονασμού και πλαισίου θα πρέπει να επανεξεταστούν πριν από την επιλογή άλλου ελεγκτή.
Μπορείτε επίσης να περιηγηθείτε στο πλήρεςΣειρά Allen-Bradley 1756 ControlLogixγια σχετικές μονάδες πλαισίου, I/O, επικοινωνίας, ισχύος και πλεονασμού.
Ενεργά μοντέλα
Τρέχον απόθεμα ελεγκτή για αντικατάσταση, επέκταση, προμήθεια έργου και ανταλλακτικά εγκαταστάσεων.
Καταργημένα μοντέλα
Παλαιότεροι αριθμοί καταλόγου για εγκατεστημένα συστήματα όπου προτιμάται η διατήρηση του αρχικού υλικού.
Ακριβής αντιστοίχιση μερών
Ο αριθμός καταλόγου, οι απαιτήσεις σειράς και υλικολογισμικού μπορούν να ελεγχθούν πριν από την επιβεβαίωση της παραγγελίας.
Απόθεμα & Παράδοση
Η κατάσταση, η διαθέσιμη ποσότητα και ο χρόνος παράδοσης επιβεβαιώνονται έναντι του ακριβούς ζητούμενου ανταλλακτικού.
1756 Ελεγκτές Οικογένειες και Απαιτήσεις Αγοράς
| Οικογένεια | Τυπικά μοντέλα | Κύρια απαίτηση αγοράς | Επιλογή Εστίαση |
|---|---|---|---|
| Logix5550 | 1756-L55M12, L55M13, L55M16, L55M22, L55M23, L55M24 | Ακριβής αντικατάσταση και παλαιού τύπου εφεδρικό απόθεμα | Πλήρης αριθμός καταλόγου, επιλογή μνήμης, Σειρά και υπάρχον έργο |
| Logix5560 | 1756-L61, L62, L63, L63S, L63XT, L65 | Αντικατάσταση, MRO και εγκατεστημένη-συντήρηση συστήματος | Μνήμη, υλικολογισμικό, σειριακές/δικτυακές εξαρτήσεις και ασφάλεια |
| Logix5570 | 1756-L71, L72, L73, L74, L75, L71S, L72S, L73S | Αντικατάσταση, επέκταση, ανταλλακτικά εγκαταστάσεων και προμήθεια έργου | Μνήμη, τυπικός/τύπος ασφαλείας, μονάδες δικτύου και υλικολογισμικό |
| Logix5580 | 1756-L81E, L82E, L83E, L84E, L85E και GuardLogix | Νεότερα συστήματα, αντικατάσταση και-δικτυακός έλεγχος υψηλής χωρητικότητας | Μνήμη χρήστη, αριθμός συσκευών EtherNet/IP, ασφάλεια και αναθεώρηση έργου |
Μοντέλα Logix5570 ControlLogix και GuardLogix

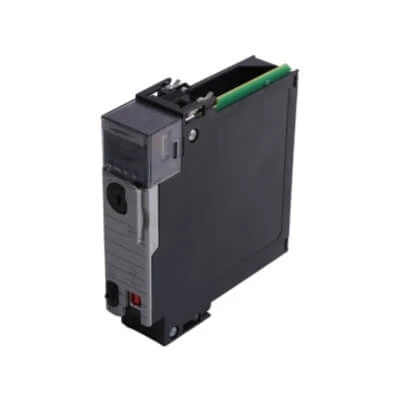

Οι τυπικοί ελεγκτές 1756-L71 έως L75 παρέχουν 2 MB έως 32 MB μνήμης χρήστη. Χρησιμοποιούν τοπική θύρα προγραμματισμού USB και απαιτούν ξεχωριστές μονάδες επικοινωνίας ControlLogix για δικτύωση EtherNet/IP. Τα μοντέλα GuardLogix L7xS προσθέτουν λειτουργικότητα ασφαλείας και πρέπει να ταιριάζουν με την απαιτούμενη αρχιτεκτονική ασφάλειας.

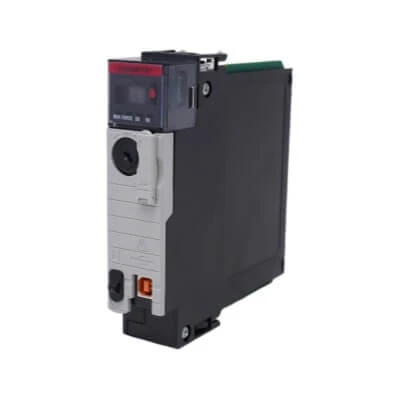

1756-L71S
Ελεγκτής ασφαλείας GuardLogix 5570
2 MB τυπική / 1 MB μνήμη ασφαλείας
Ελέγξτε το απόθεμα 1756-L71S

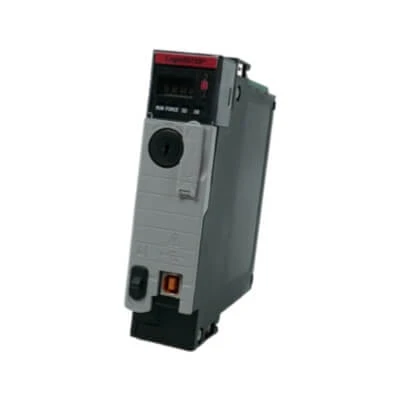

1756-L72S
Ελεγκτής ασφαλείας GuardLogix 5570
4 MB τυπική / 2 MB μνήμη ασφαλείας
Ελέγξτε το απόθεμα 1756-L72S
1756-L73S
Ελεγκτής ασφαλείας GuardLogix 5570
8 MB τυπική / 4 MB μνήμη ασφαλείας
Ελέγξτε το απόθεμα 1756-L73S| Μοντέλο | Μνήμη χρήστη | Τύπος ελεγκτή | Τοπικό Λιμάνι | Ρεύμα Backplane |
|---|---|---|---|---|
| 1756-L71 | 2 MB | Πρότυπο | USB | 800 mA @ 5,1V / 5 mA @ 1,2V |
| 1756-L72 | 4 MB | Πρότυπο | USB | 800 mA @ 5,1V / 5 mA @ 1,2V |
| 1756-L73 | 8 MB | Πρότυπο | USB | 800 mA @ 5,1V / 5 mA @ 1,2V |

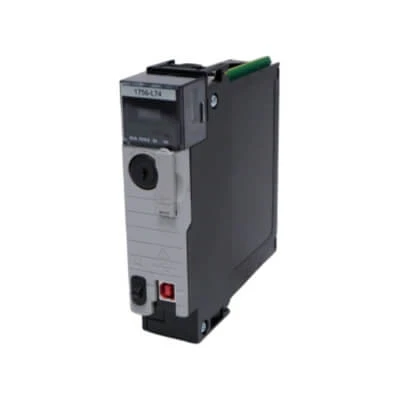

| 1756-L74 | 16 MB | Πρότυπο | USB | 800 mA @ 5,1V / 5 mA @ 1,2V |

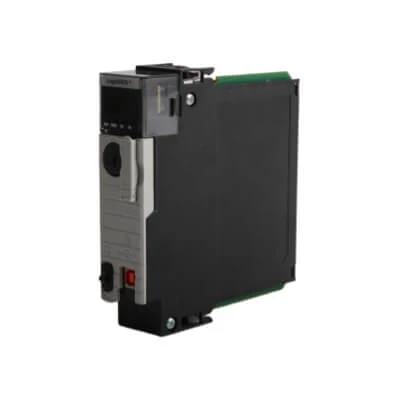

| 1756-L75 | 32 MB | Πρότυπο | USB | 800 mA @ 5,1V / 5 mA @ 1,2V |
Logix5560 Controllers για εγκατεστημένα συστήματα
Οι ελεγκτές Logix5560 παραμένουν σημαντικά ανταλλακτικά για μια μεγάλη εγκατεστημένη βάση ControlLogix. Όταν ο στόχος είναι να επαναφέρετε ένα υπάρχον σύστημα, η απόκτηση του ίδιου ελεγκτή L6 μπορεί να είναι προτιμότερη από την άμεση μετατροπή του έργου σε άλλη γενιά.
| Μοντέλο | Τύπος | Μνήμη χρήστη | Τυπική χρήση προμήθειας |
|---|---|---|---|
| 1756-L61 | Πρότυπο | 2 MB | Ακριβής αντικατάσταση / ανταλλακτικό |
| 1756-L62 | Πρότυπο | 4 MB | Ακριβής αντικατάσταση / ανταλλακτικό |
| 1756-L63 | Πρότυπο | 8 MB | Εγκατεστημένη-συντήρηση συστήματος |
| 1756-L63XT | Εκτεταμένη-θερμοκρασία | 8 MB | Αντικατάσταση όπου καθορίζεται το υλικό XT |
| 1756-L63S | GuardLogix | Στάνταρ 8 MB + μνήμη ασφαλείας | Αντικατάσταση συστήματος-ασφαλείας |
| 1756-L65 | Πρότυπο | 32 MB | Αντικατάσταση υψηλής-μνήμης L6 |
Logix5550 Controllers - Διακόπηκαν αλλά εξακολουθούν να απαιτούνται
Οι ελεγκτές Logix5550 δεν είναι πλέον τρέχοντες-επεξεργαστές παραγωγής, αλλά πολλοί παραμένουν σε λειτουργικά συστήματα ControlLogix. Για τις απαιτήσεις συντήρησης και ανταλλακτικών-, το σωστό ερώτημα αγοράς δεν είναι μόνο εάν το μοντέλο έχει διακοπεί, αλλά εάν το αντίστοιχο απόθεμα είναι διαθέσιμο στον απαιτούμενο αριθμό καταλόγου και κατάσταση.
1756-L55M24
Γενιά Logix5550 / Logix5555
Καταργήθηκε το απόθεμα ελεγκτή
Έλεγχος αποθέματος 1756-L55M24
1756-L55M23
Γενιά Logix5550 / Logix5555
Για αντικατάσταση εγκατεστημένου-συστήματος
Έλεγχος 1756-L55M23 Stock
1756-L55M16
Ελεγκτής Logix5550
Ανταλλακτικό απόθεμα παλαιού τύπου ControlLogix
Ελέγξτε το απόθεμα 1756-L55M16
1756-L55M13
Ελεγκτής Logix5550
Ακριβές-απόθεμα αντικατάστασης μοντέλων
Ελέγξτε το απόθεμα 1756-L55M13Logix5580 Controllers και GuardLogix 5580
Οι τυπικοί ελεγκτές Logix5580 συνδυάζουν μεγαλύτερες επιλογές{1}}μνήμης χρήστη με μια ενσωματωμένη θύρα EtherNet/IP 1 Gb. Τα τυπικά μοντέλα L81E έως L85E κυμαίνονται από 3 MB έως 40 MB μνήμη χρήστη και υποστηρίζουν διαφορετικά δημοσιευμένα όρια συσκευών EtherNet/IP.
| Μοντέλο | Μνήμη χρήστη | Συσκευές EtherNet/IP | Ενσωματωμένη θύρα δικτύου |
|---|---|---|---|
| 1756-L81E | 3 MB | 100 | 1 Gb Ethernet |
| 1756-L82E | 5 MB | 175 | 1 Gb Ethernet |
| 1756-L83E | 10 MB | 250 | 1 Gb Ethernet |
| 1756-L84E | 20 MB | 250 | 1 Gb Ethernet |
| 1756-L85E | 40 MB | 300 | 1 Gb Ethernet |
1756-L83E
Τυπικός ελεγκτής ControlLogix 5580
Μνήμη χρήστη 10 MB / 250 συσκευές EtherNet/IP
Ελέγξτε το απόθεμα 1756-L83E
1756-L83ES
Ελεγκτής ασφαλείας GuardLogix 5580
Ενσωματωμένη αρχιτεκτονική EtherNet/IP
Προβολή 1756-L83ESΑκριβής αντικατάσταση έναντι μετεγκατάστασης ελεγκτή
Ακριβής-Αντικατάσταση μοντέλου
Για απαιτήσεις MRO, βλάβης ή ανταλλακτικών εγκαταστάσεων-, η αντιστοίχιση του εγκατεστημένου αριθμού καταλόγου είναι συνήθως η πρώτη διαδρομή προς έλεγχο.
- Ακριβής αριθμός καταλόγου
- Απαιτούμενη σειρά όπου ισχύει
- Απαίτηση υλικολογισμικού όπου ισχύει
- Τύπος Standard ή GuardLogix
- Κατάσταση και ποσότητα
- Προορισμός και απαιτούμενη ημερομηνία παράδοσης
Μετανάστευση ή αναβάθμιση
Η μετεγκατάσταση θα πρέπει να επανεξεταστεί όταν ο αρχικός ελεγκτής δεν μπορεί να ληφθεί ή όταν η εγκατάσταση μετακινείται σκόπιμα σε μια νεότερη αρχιτεκτονική ελέγχου.
- Μνήμη χρήστη και μέγεθος έργου
- Αναθεώρηση RSLogix 5000 / Studio 5000
- Ενότητες επικοινωνίας και τοπολογία δικτύου
- Διαμόρφωση κίνησης
- Απαιτήσεις ασφαλείας
- Απαιτήσεις πλεονασμού και ισχύος πλαισίου
Χρειάζεστε ήδη εγκατεστημένο τον ίδιο ελεγκτή;
Στείλτε τον πλήρη αριθμό καταλόγου, Σειρά, απαίτηση υλικολογισμικού και ποσότητα. Θα ελέγξουμε πρώτα το αντίστοιχο απόθεμα.

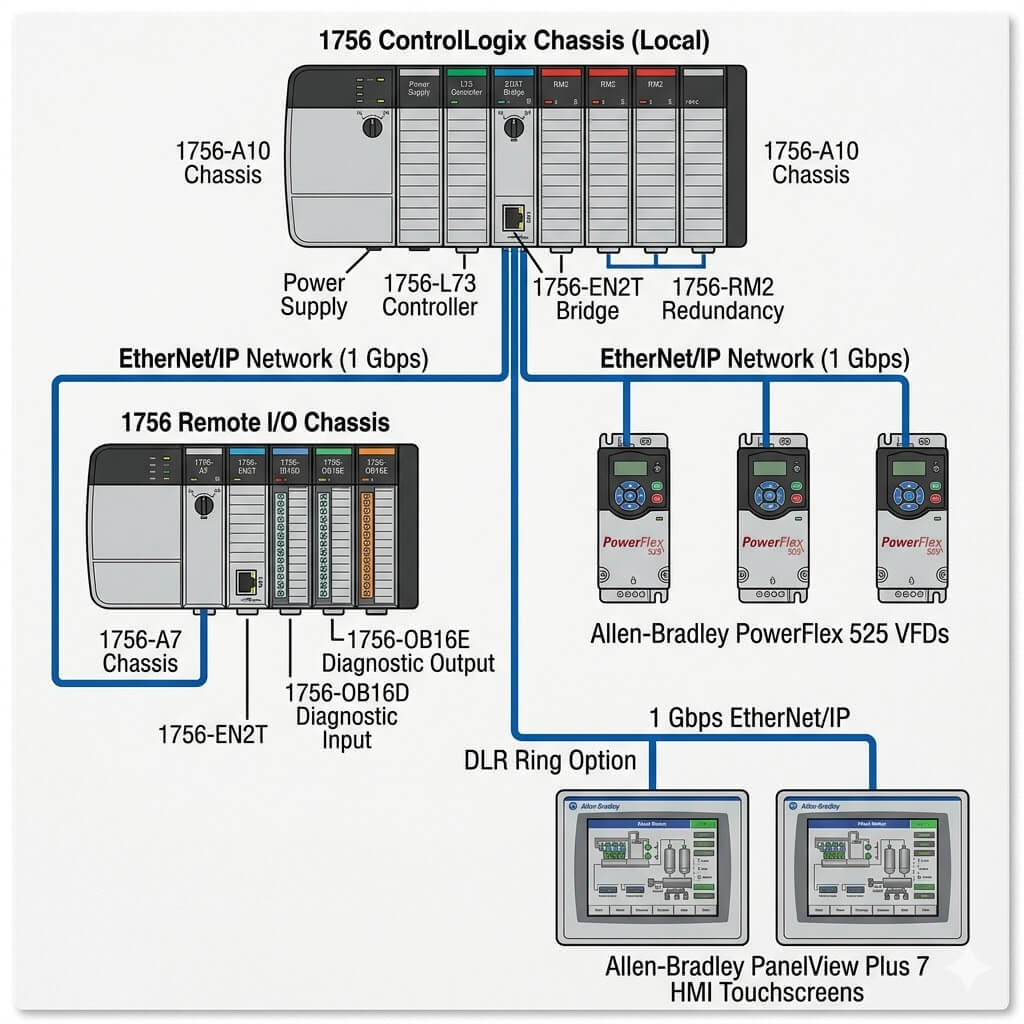

Επικοινωνία, I/O, πλαίσιο και πλεονασμός γύρω από τον ελεγκτή
Ένας ελεγκτής 1756 είναι μόνο ένα μέρος ενός πλαισίου ControlLogix. Οι ακριβείς εργασίες αντικατάστασης και αναβάθμισης συχνά εξαρτώνται επίσης από τις μονάδες επικοινωνίας, το I/O, το πλαίσιο, το τροφοδοτικό και το πλεονάζον υλικό. Η διατήρηση αυτών των σχέσεων προϊόντων ορατές βοηθά τους αγοραστές να ελέγξουν την πλήρη εγκατεστημένη διαμόρφωση αντί να επιλέξουν μόνο την CPU.

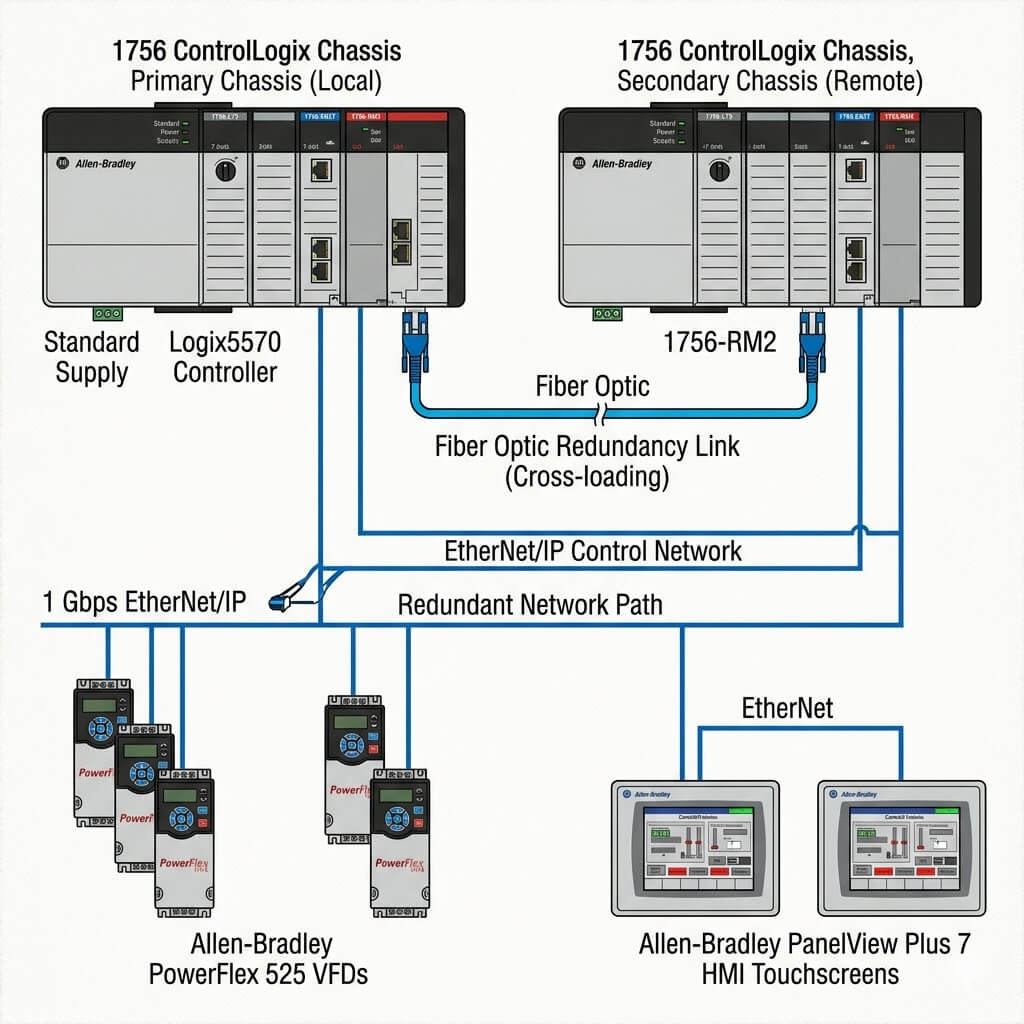

Ένταξη συστήματος ControlLogix
Ο ελεγκτής λειτουργεί με τοπικές και κατανεμημένες I/O, μονάδες επικοινωνίας, συστήματα HMI/SCADA, εξοπλισμό κίνησης και πλεονάζον υλικό. Η ακριβής αρχιτεκτονική διαφέρει ανάλογα με τη δημιουργία ελεγκτή και το εγκατεστημένο σύστημα.
Υλικολογισμικό, Διατήρηση Μνήμης και Συμβατότητα
Η συμβατότητα υλικολογισμικού πρέπει να ελέγχεται με το ακριβές μοντέλο ελεγκτή, την αναθεώρηση υλικού και την έκδοση λογισμικού έργου. Δεν υπάρχει κανένας κανόνας υλικολογισμικού που να μπορεί να εφαρμοστεί με ασφάλεια σε κάθε γενιά ελεγκτών 1756.
Οι ελεγκτές Logix5570 χρησιμοποιούν μη πτητική μνήμη Secure Digital και αποθήκευση ενέργειας βάσει πυκνωτών-. Οι προηγούμενες γενιές ControlLogix ενδέχεται να χρησιμοποιούν μπαταρίες λιθίου ανάλογα με το ακριβές μοντέλο. Οι ελεγκτές Logix5580 χρησιμοποιούν επίσης μη πτητική μνήμη Secure Digital και ενσωματωμένο αποθηκευμένο-υλισμικό ενέργειας.
Για ένα ακριβές αίτημα αντικατάστασης, στείλτε την αναθεώρηση υλικολογισμικού όταν έχει σημασία για το εγκατεστημένο έργο σας. Για αλλαγή γενιάς, ελέγξτε τη μετατροπή έργου, τις μονάδες επικοινωνίας, τη διαμόρφωση I/O, κίνηση, ασφάλεια και πλεονασμό προτού επιλέξετε τη νέα CPU.
Κατάσταση κύκλου ζωής κατασκευαστή και απόθεμα αρχηγού PLC
Η κατάσταση κύκλου ζωής Rockwell Automation προσδιορίζει την τρέχουσα θέση του κατασκευαστή για έναν αριθμό καταλόγου. Δεν ενημερώνει, από μόνο του, σε έναν αγοραστή συντήρησης εάν το απόθεμα αντικατάστασης είναι ακόμα διαθέσιμο.
| Κατάσταση προϊόντος | Τι σημαίνει για τις προμήθειες |
|---|---|
| Ενεργός | Επιβεβαιώστε τον ακριβή αριθμό ανταλλακτικού, τη διαθέσιμη κατάσταση, την ποσότητα και την απαίτηση παράδοσης. |
| Ενεργός ώριμος | Η ακριβής αντικατάσταση-μοντέλου μπορεί να παραμείνει κατάλληλη για ένα εγκατεστημένο σύστημα ControlLogix. |
| Τέλος Ζωής / Διακοπή | Ελέγξτε το διαθέσιμο νέο ή πλεονάζον απόθεμα προτού αποφασίσετε εάν είναι απαραίτητη η μετεγκατάσταση. |
| Το ακριβές μοντέλο δεν είναι διαθέσιμο | Εξετάστε εναλλακτικές λύσεις χρησιμοποιώντας το υπάρχον πρόγραμμα, το υλικολογισμικό, τις πληροφορίες επικοινωνίας, εισόδου/εξόδου, ασφάλειας και πλεονασμού. |
Τι να στείλετε για μια ακριβή προσφορά ελεγκτή 1756
- Αριθμός καταλόγου:τον πλήρη αριθμό ανταλλακτικού 1756 από την ετικέτα του προϊόντος.
- Ποσότητα:απαιτούμενες μονάδες για άμεση χρήση ή φυτέψτε εφεδρικό απόθεμα.
- Σειρά:καθορίστε την απαιτούμενη Σειρά εάν το έργο εξαρτάται από αυτήν.
- Υλικολογισμικό:συμπεριλάβετε την εγκατεστημένη αναθεώρηση εάν απαιτείται αντιστοίχιση.
- Κατάσταση:δηλώστε κάθε νέα, πλεονάζουσα απαίτηση ή συσκευασία.
- Ασφάλεια:προσδιορίστε τις απαιτήσεις του GuardLogix και της ασφάλειας-του συνεργάτη.
- Προορισμός:αναφέρετε τη χώρα προορισμού και την απαιτούμενη ημερομηνία παράδοσης.
- Μετανάστευση:εάν κάνετε αναβάθμιση, συμπεριλάβετε το υπάρχον πλαίσιο και τις μονάδες επικοινωνίας.
Στείλτε τον αριθμό ανταλλακτικού 1756
Μπορούμε να ελέγξουμε το ενεργό, ώριμο και καταργημένο απόθεμα ControlLogix με τον ακριβή αριθμό καταλόγου.
Συχνές Ερωτήσεις
Ναί. Το απόθεμά μας περιλαμβάνει 1756 αριθμούς καταλόγου που έχουν καταργηθεί που χρησιμοποιούνται για συντήρηση εγκαταστάσεων, εφεδρικό απόθεμα και ακριβή αντικατάσταση-μοντέλων. Η διαθεσιμότητα ποικίλλει ανάλογα με τον αριθμό εξαρτήματος, τη σειρά, την κατάσταση και την ποσότητα, επομένως στείλτε τον πλήρη αριθμό καταλόγου για έναν τρέχοντα έλεγχο αποθεμάτων.
Όχι απαραίτητα. Εάν είναι διαθέσιμος ο ίδιος αριθμός καταλόγου και ο στόχος σας είναι να επαναφέρετε ή να διατηρήσετε το υπάρχον σύστημα, μπορεί να εξεταστεί η ακριβής-αντικατάσταση του μοντέλου πριν από τη μετεγκατάσταση της γενιάς ελεγκτή-.
Στείλτε τον πλήρη αριθμό καταλόγου, ποσότητα και χώρα προορισμού. Εάν απαιτείται αναθεώρηση συγκεκριμένης σειράς ή υλικολογισμικού, συμπεριλάβετέ το στην έρευνα. Μια καθαρή φωτογραφία της υπάρχουσας ετικέτας του ελεγκτή μπορεί επίσης να βοηθήσει στην επιβεβαίωση του ζητούμενου υλικού.
Το 1756-L71 είναι ένας τυπικός ελεγκτής Logix5570. Το 1756-L71S είναι ένας ελεγκτής ασφαλείας GuardLogix. Δεν πρέπει να αντικαθιστούν το ένα το άλλο χωρίς να ελέγξετε την αρχιτεκτονική ασφάλειας, τη μονάδα συνεργάτη, το υλικολογισμικό και τη διαμόρφωση του έργου.
Οι τυπικοί ελεγκτές 1756-L71 έως L75 διαθέτουν τοπική θύρα προγραμματισμού USB αλλά όχι ενσωματωμένη θύρα δικτύου Ethernet. Η επικοινωνία EtherNet/IP παρέχεται μέσω μιας συμβατής μονάδας επικοινωνίας ControlLogix όπως το 1756-EN2TR. Οι τυπικοί ελεγκτές Logix5580 L8xE περιλαμβάνουν μια ενσωματωμένη θύρα Ethernet 1 Gb.
Όχι. Το υλικό διατήρησης μπαταρίας και μνήμης-διαφέρει ανάλογα με τη δημιουργία ελεγκτή και τον αριθμό καταλόγου. Το Logix5570 χρησιμοποιεί αποθήκευση ενέργειας βάσει πυκνωτών-με μη πτητική μνήμη Secure Digital. Οι προηγούμενες γενιές μπορούν να χρησιμοποιούν μπαταρίες λιθίου, επομένως ο ακριβής ελεγκτής θα πρέπει να ελεγχθεί πριν παραγγείλετε μια μπαταρία αντικατάστασης.
Εξαρτάται από τον ελεγκτή και το εγκατεστημένο έργο. Εάν η αντιστοίχιση υλικολογισμικού έχει σημασία για τη στρατηγική συντήρησης, στείλτε την υπάρχουσα αναθεώρηση με το RFQ. Για μια αλλαγή γενιάς, το λογισμικό του έργου και η αρχιτεκτονική του συστήματος θα πρέπει επίσης να αναθεωρηθούν.
Ψάχνετε για έναν συγκεκριμένο ελεγκτή 1756;
Στείλτε τον αριθμό καταλόγου, την απαίτηση σειράς ή υλικολογισμικού, την ποσότητα και τη χώρα προορισμού. Θα ελέγξουμε το ακριβές ανταλλακτικό και το διαθέσιμο απόθεμα.
```
